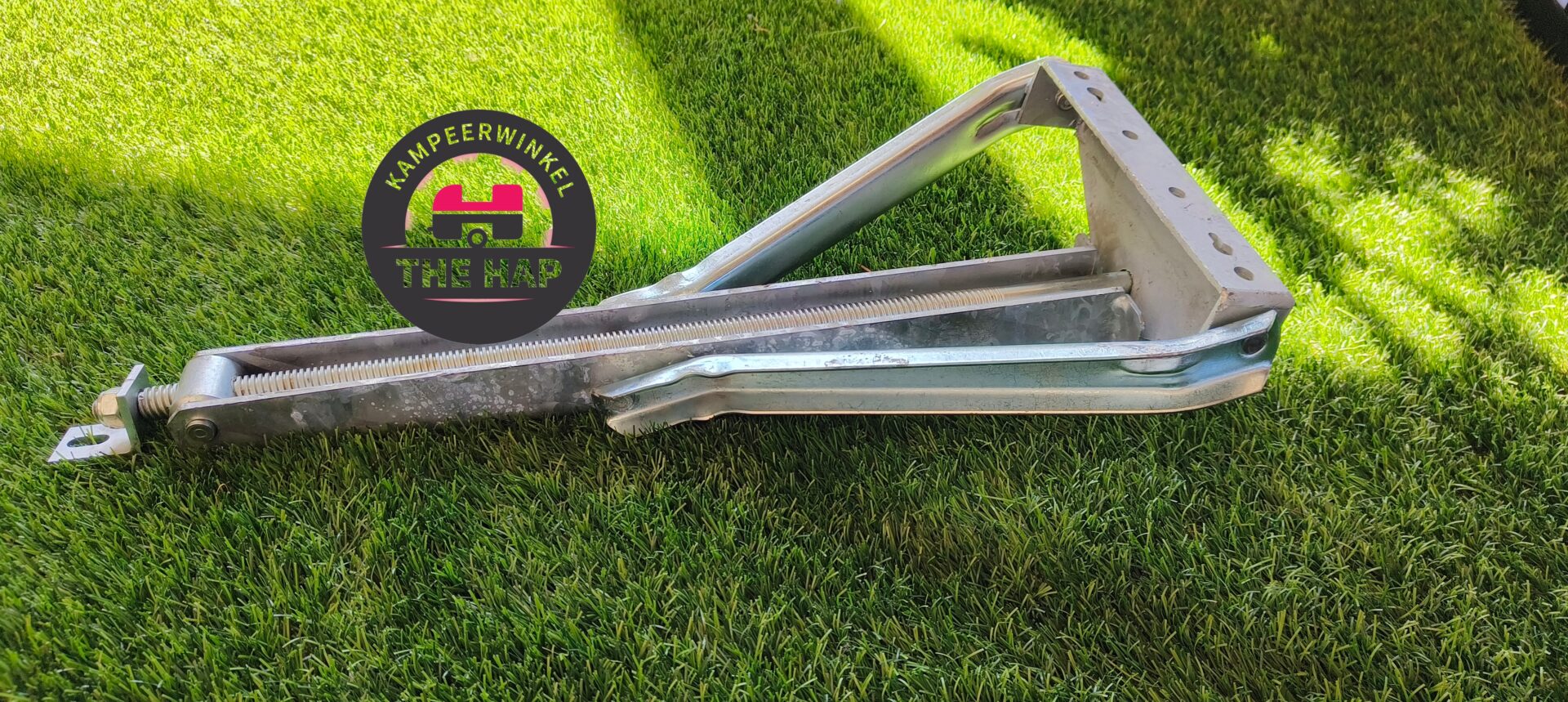

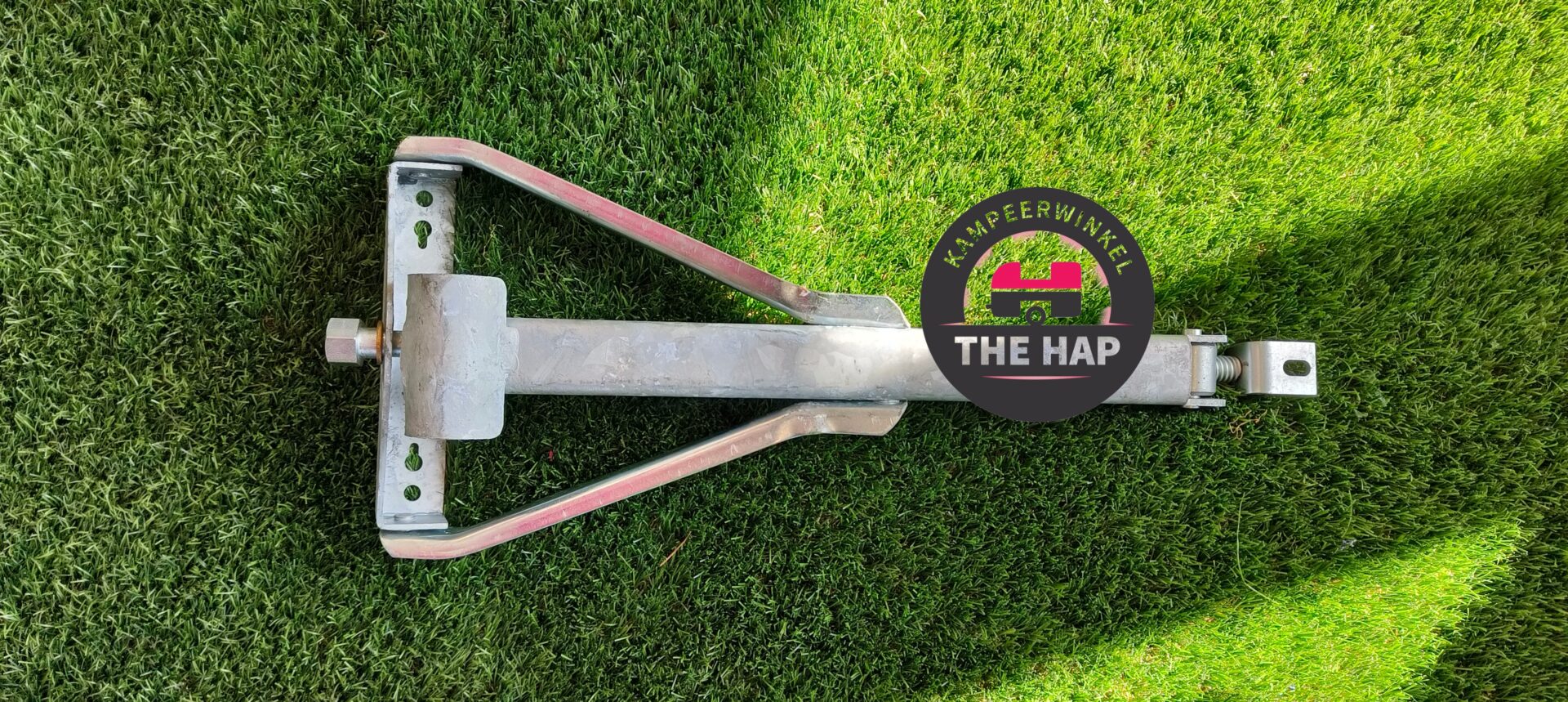

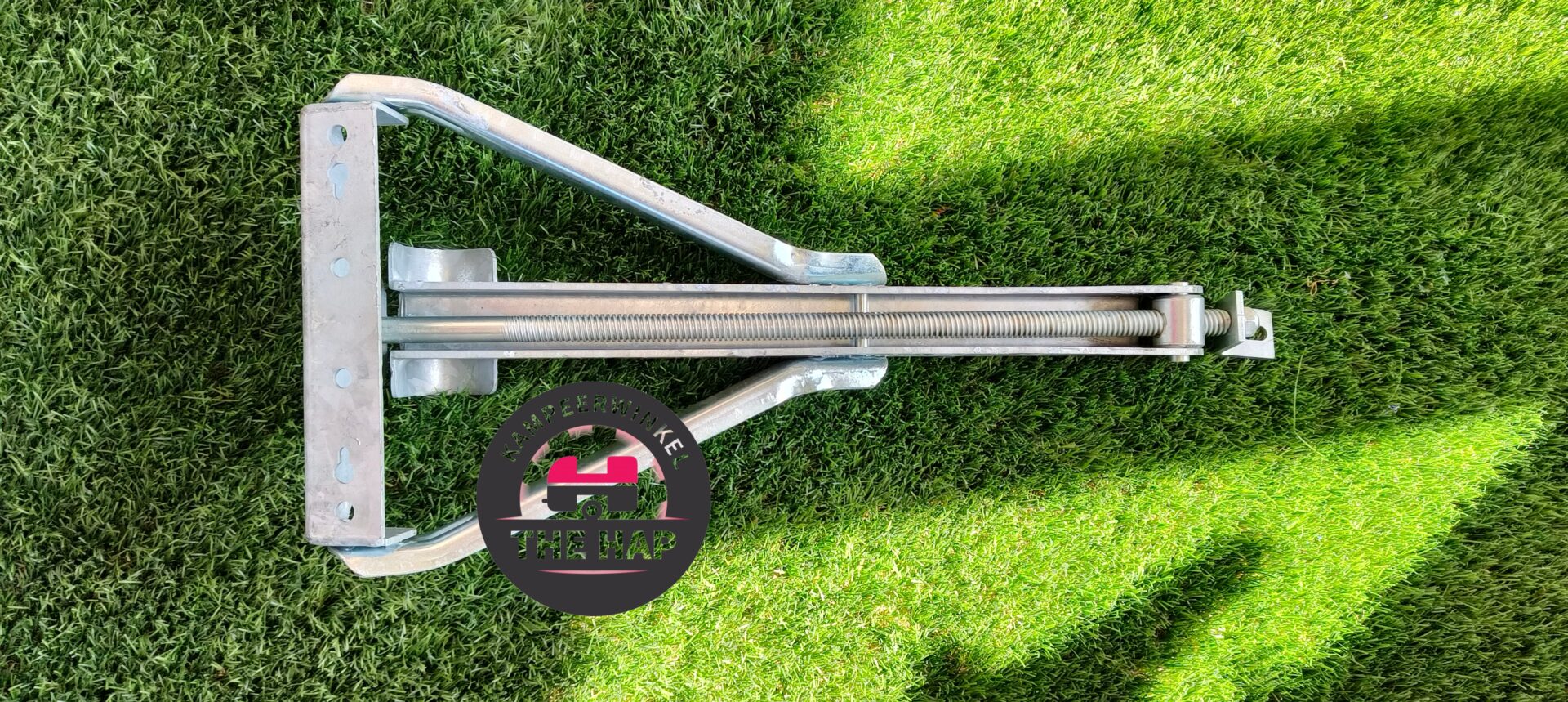

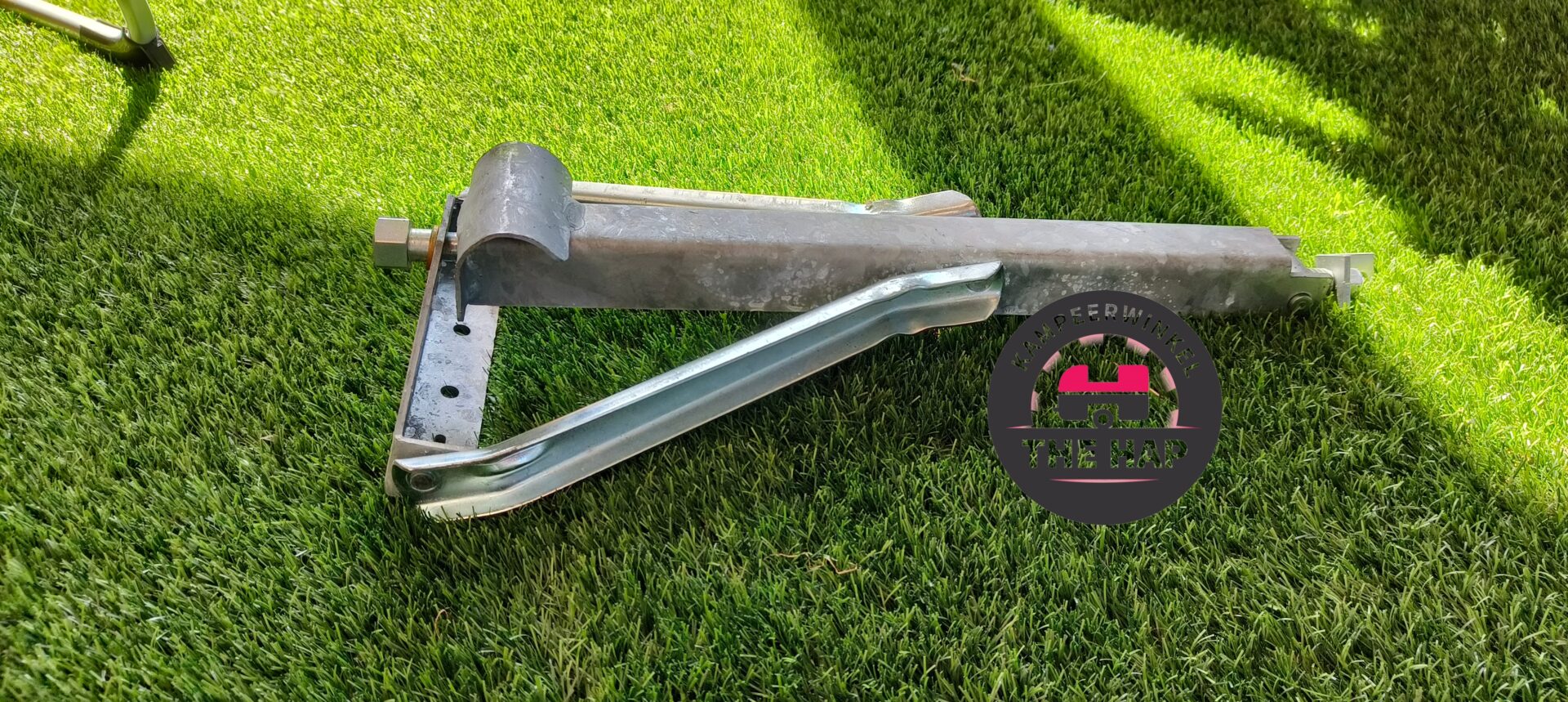

33075 – Uitdraaisteun Caravelair-Sterckman

Deze uitdraaisteun is veel toegepast in Sterckeman en Caravelair. En overige Franse caravanmerken.

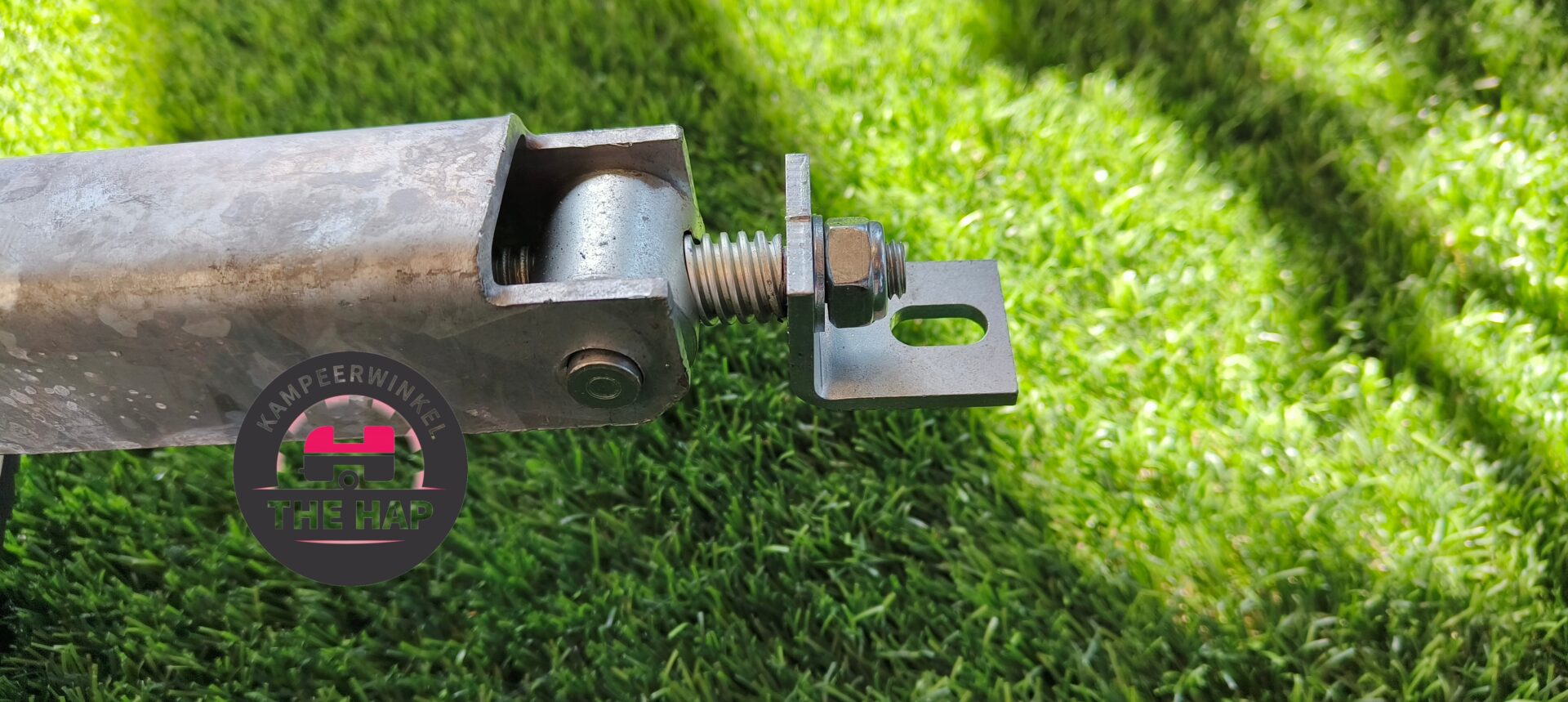

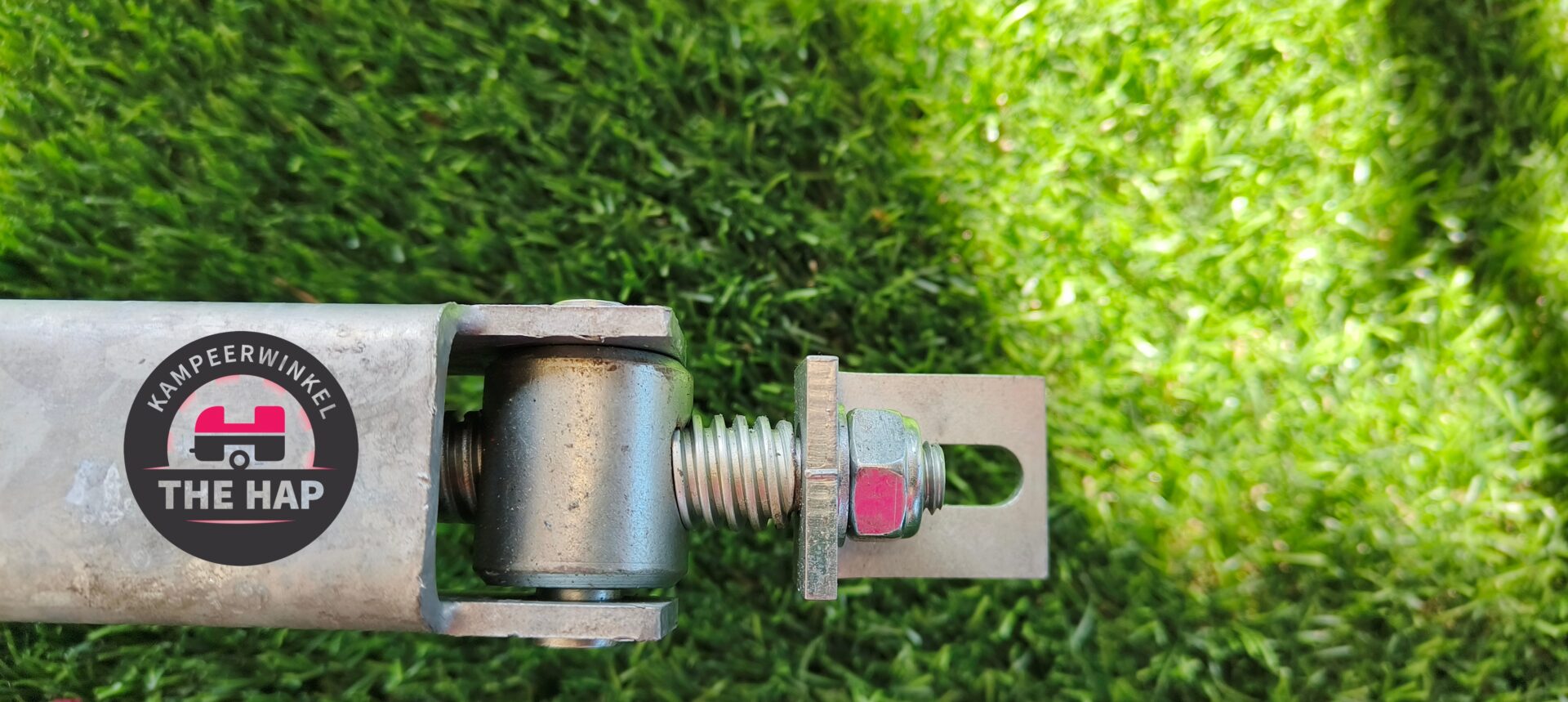

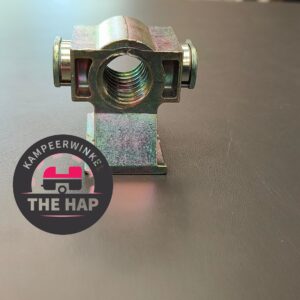

De uitdraaisteun heeft geen spindelblokje maar een ovaal asblokje waar de spindel (gedraaide staaf) in draait.

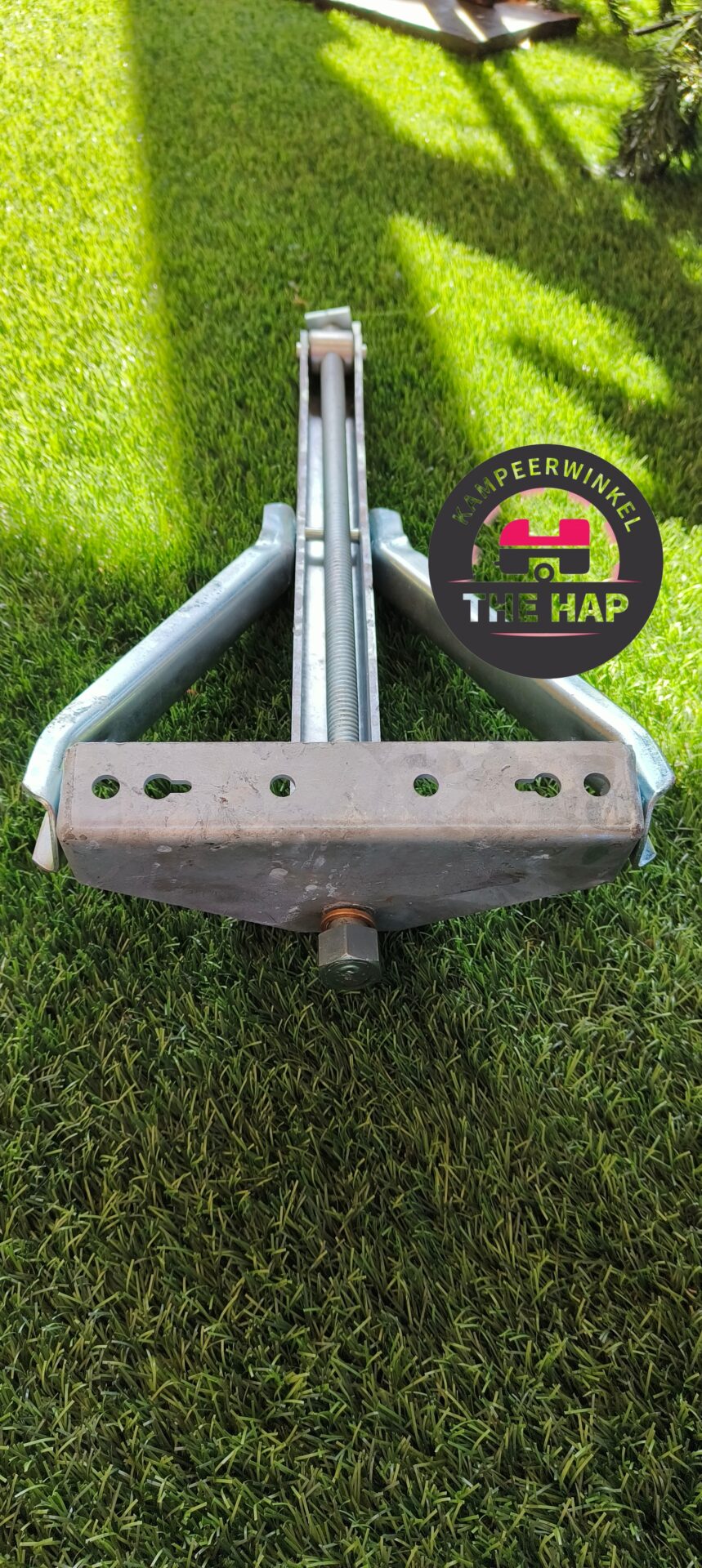

De steun wordt met het gebogen hoeksteukje aan de achterzijde aan het chassis of vloer gemonteerd en de voorzijde in het “driehoekgedeelte zit deze ook met een aantal schroeven vast.

Afmetingen:
lengte spindel, gedraaide staaf met uitdraai knop: 53 cm
Hoekje achterzijde aan de vloer 3 x 3.5 cm
Hoekje achterzijde met borgmoer 3 x3.5 cm

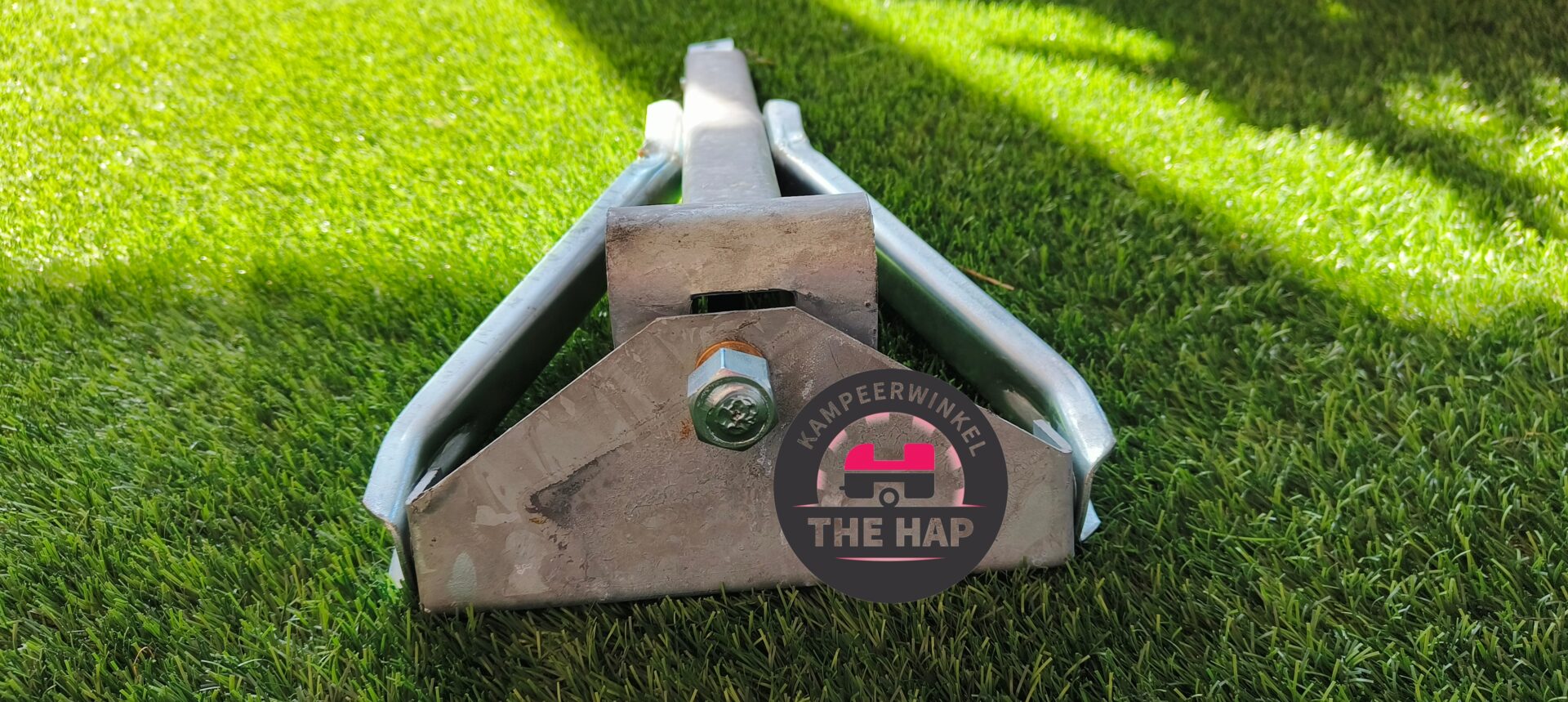

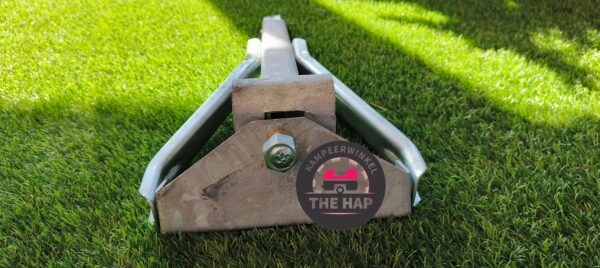

Driekhoek voorzijde met opdraai gedeelte
Breed 20cm
Breed met zijarmen 23 cm
Hoog 8.8 cm
Lengte zijarmen 29.5 cm
Hartmaat gaten om op de vloer te schroevven 17 /13,5/ 5 cm

Uitdraaipoot
Lengte 44.3 cm
breedte 3.3 cm
breedte poot op grond 8 cm
